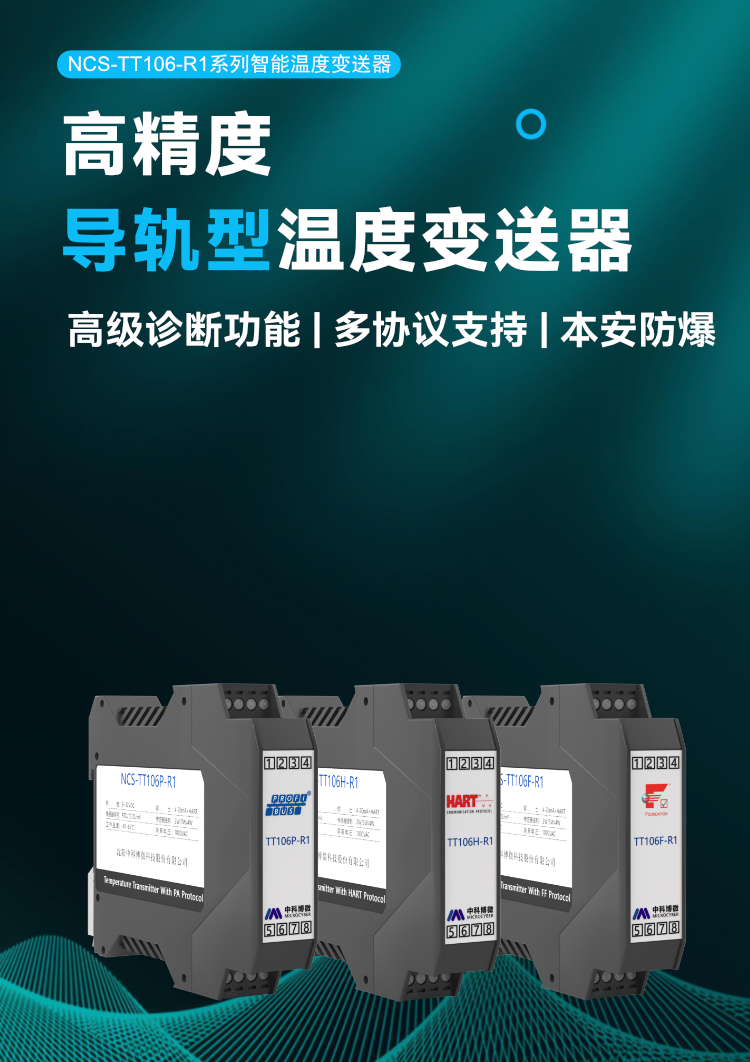

NCS-TT106-R1 智能溫度變送器
NCS-TT106-R1 采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

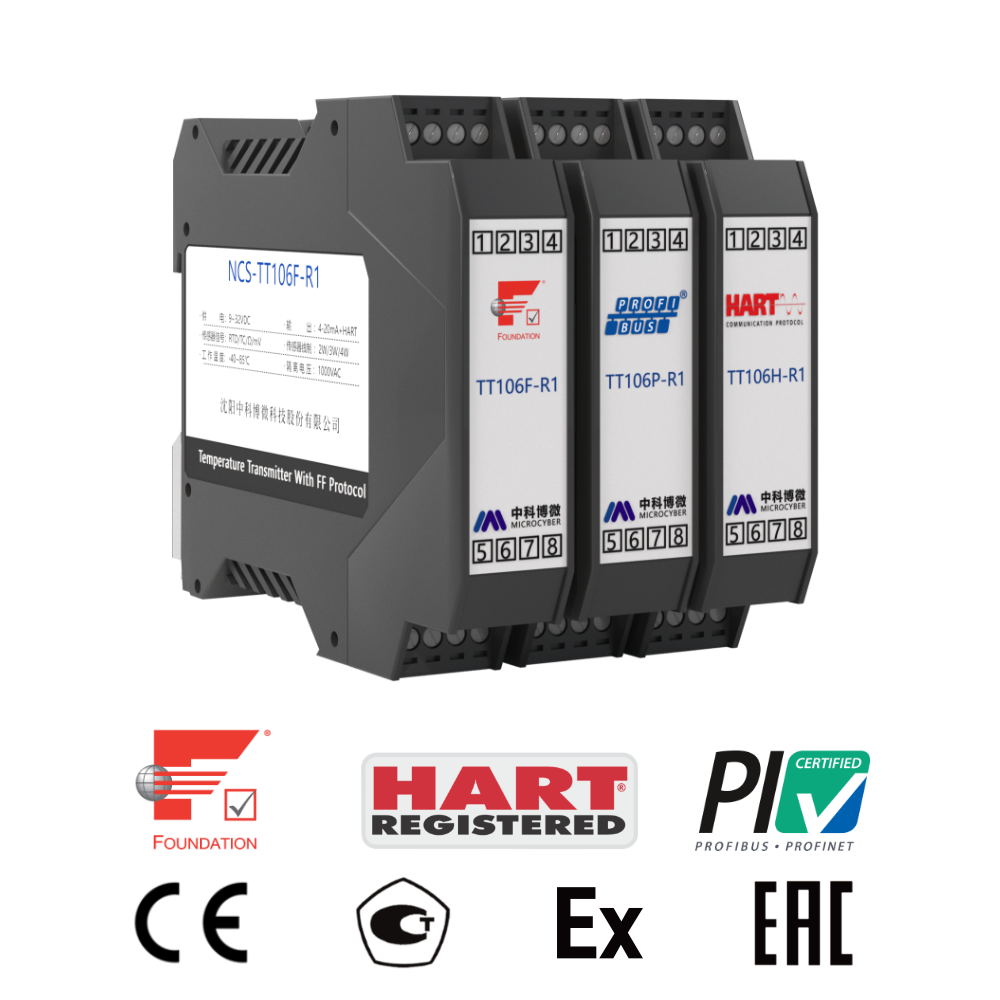

NCS-TT106-R1 系列智能溫度變送器：

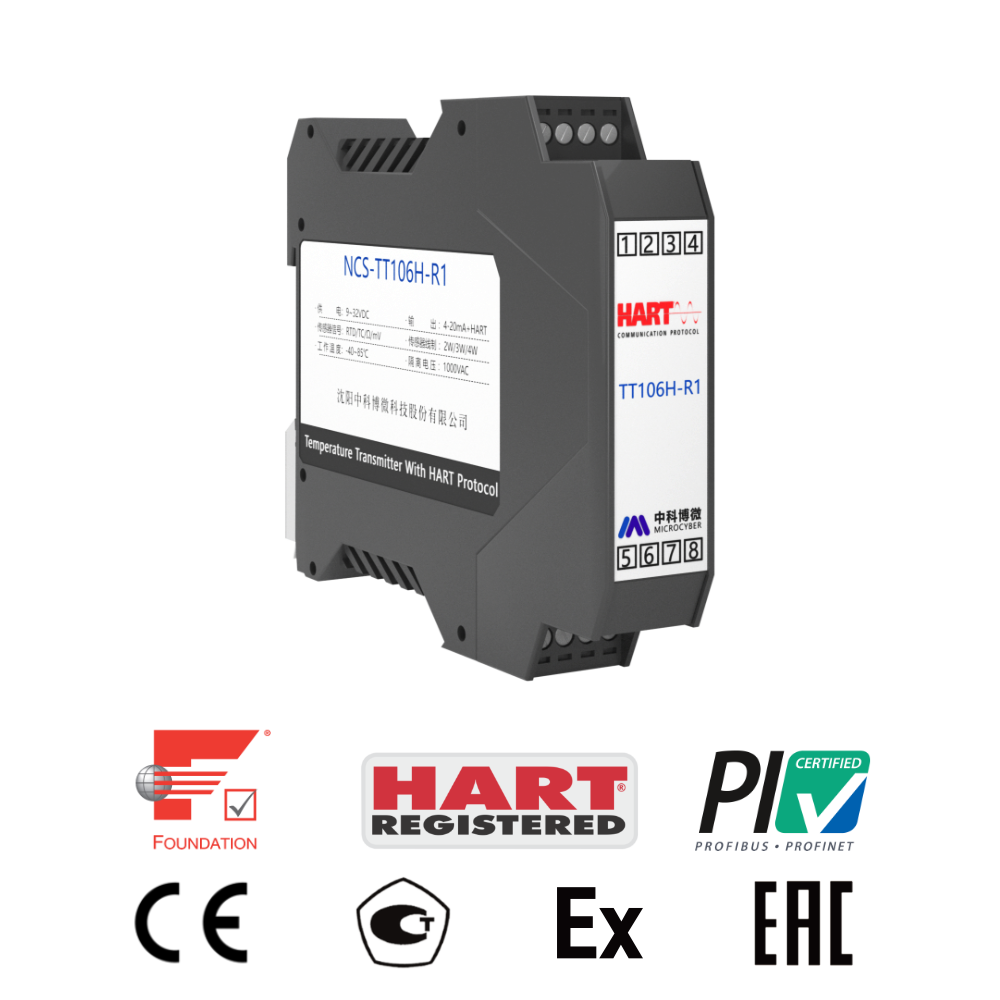

1. NCS-TT106H-R1 通過 HART、CE、本安防爆認證
NCS-TT106F-R1 通過 FF、CE、本安防爆認證

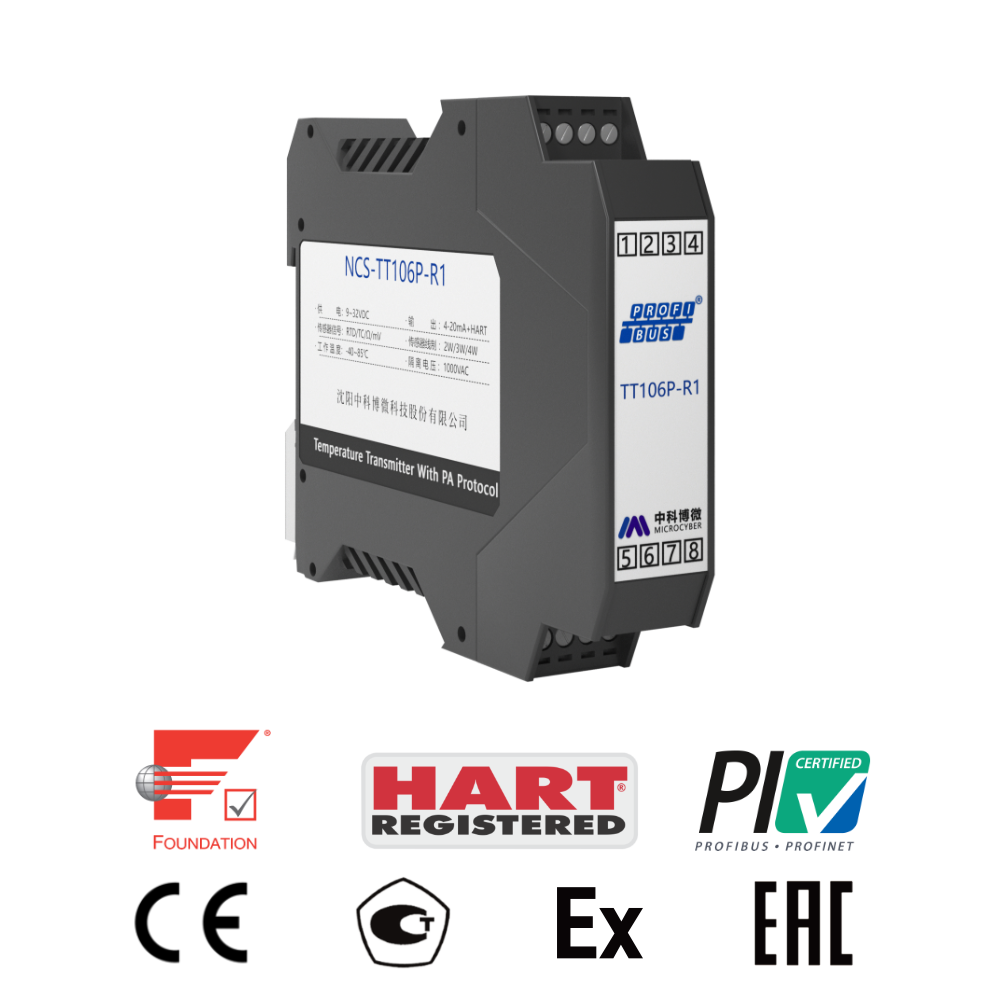

NCS-TT106P-R1 通過 PROFIBUS、CE、本安防爆認證
2. 支持 4 種熱電阻、8 種熱電偶信號
3. 支持熱電阻支持 2、3、4 線制接線方式
4. 電壓信號冷端補償精度可達 ±0.15℃
5. 高精度（優于0.1級）、低溫漂（優于±50ppm/℃）
產品描述
NCS-TT106-R1 系列智能溫度變送器：采用現場總線技術，是新一代智能溫度模塊，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。
智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）
智能溫度變送器接線圖：
溫度變送器接線圖
NCS-TT106-R1 采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

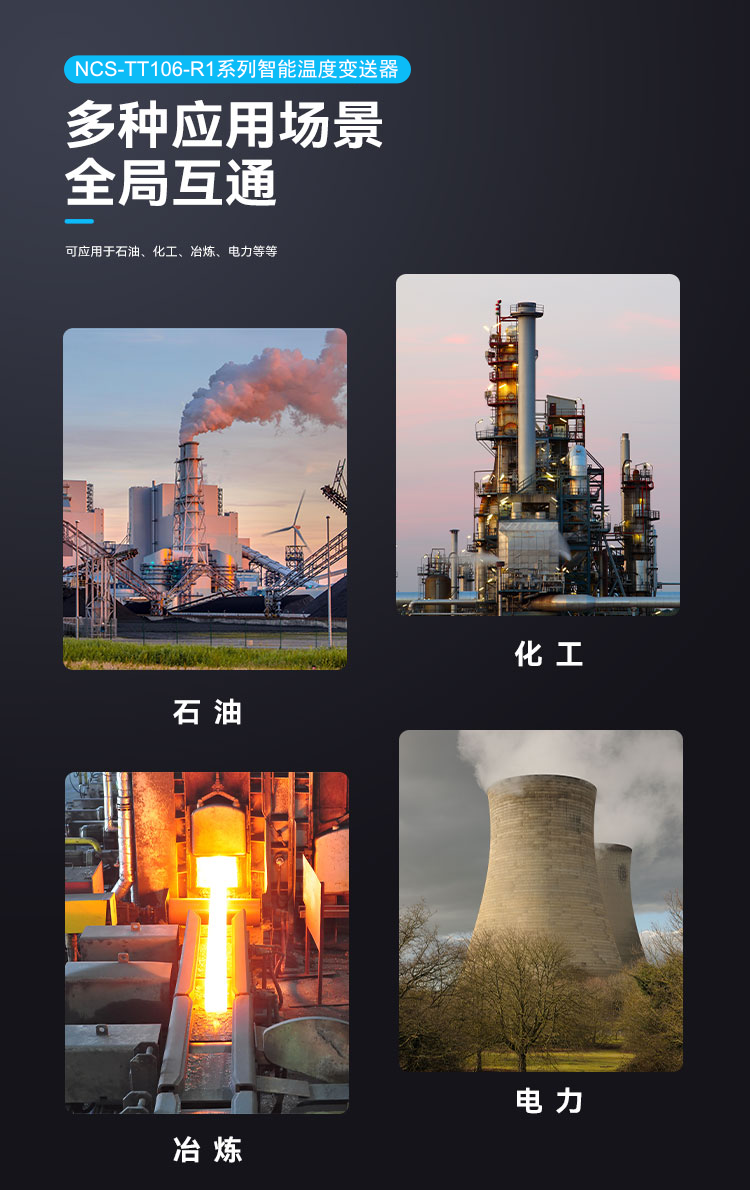

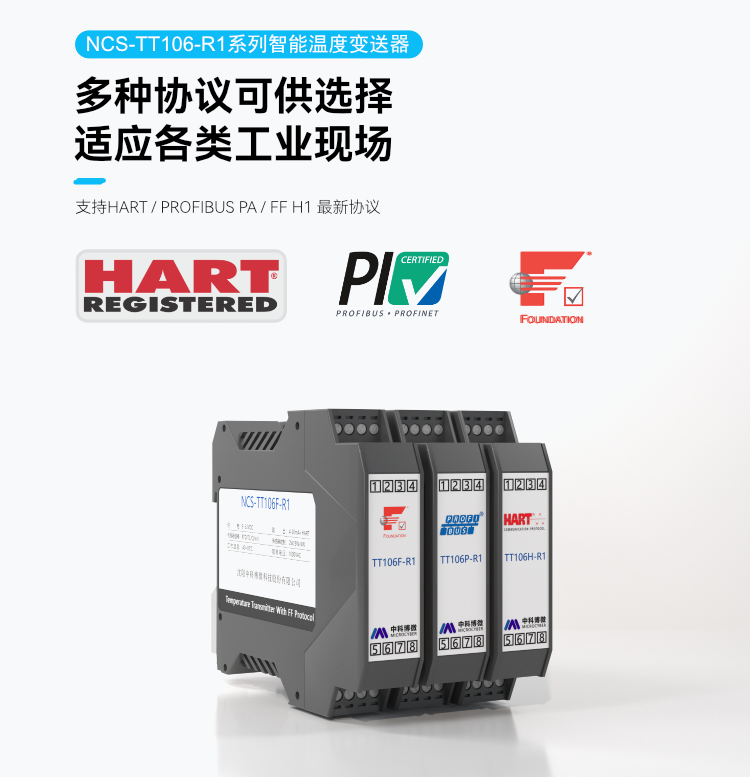

NCS-TT106-R1 系列溫度變送器支持 HART、FF、PA 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT106-R1 智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 建議使用范圍 | 精度（25℃） | 溫漂（每℃） |
電阻信號 | （0~500）Ω | ±0.04Ω | ±0.001Ω |
（0~4000）Ω | ±0.35Ω | ±0.015Ω | |
PT100 | （-200 ~ 850）℃ | ±0.15℃ | ±0.003℃ |
PT1000 | （-200 ~ 850）℃ | ±0.15℃ | ±0.005℃ |
CU50 | （-50 ~ 150）℃ | ±0.15℃ | ±0.005℃ |
CU100 | （-50~ 150）℃ | ±0.10℃ | ±0.003℃ |
NCS-TT106-R1 智能溫度變送器熱電偶技術指標：
熱電偶常溫精度指標：
信號類型 | 建議使用范圍 | 精度（25℃） | 溫漂（每℃） |
毫伏 | （-100 ~ 100）mV | ±0.025mV | ±0.001 mV |
B | （500 ℃~ 1810）℃ | ±0.77℃ | ±0.050℃ |
E | （-200 ℃~ 1000）℃ | ±0.20℃ | ±0.025℃ |
J | （-190 ℃~ 1200）℃ | ±0.35℃ | ±0.01℃ |
K | （-200℃ ~ 1372）℃ | ±0.40℃ | ±0.025℃ |
N | （-190℃ ~ 1300）℃ | ±0.50℃ | ±0.015℃ |
R | （0℃ ~ 1768）℃ | ±0.75℃ | ±0.023℃ |
S | （0 ℃~ 1768）℃ | ±0.70℃ | ±0.023℃ |
T | （-200℃ ~ 400）℃ | ±0.35℃ | ±0.015℃ |
NCS-TT106-R1 智能溫度變送器詳細數據一覽：
輸入信號 | Pt100、Pt1000、CU50、CU100、0～500Ω、0～4000Ω電阻 B，E，J，N，K，R，S，T八種分度號的熱電偶 -100mV～100mV電壓信號 |
通道數 | 單通道 |
RTD接線方式 | 2、3、4線制 |
總線電源 | HART:(11-35)VDC/(12-30)VDC(本安型） FF/PA:(9-32)VDC/(9-17.5)VDC(本安型） |
總線信號 | 2線制，(4-20）mA+HART、FF、PA |
電氣隔離 | 1000VAC |
工作溫度 | -40℃～85℃ |
濕度范圍 | 5%～95%RH |
| 更新時間 | 0.5秒 |
EMC | 符合GB/T 18268.1-2010、EN61326.1-2013 |
防護等級 | 端子IP00 外殼IP40 |
電壓影響 | ±0.005%/V |
本安（可選） | Ex ia IIC T4 Ga |
