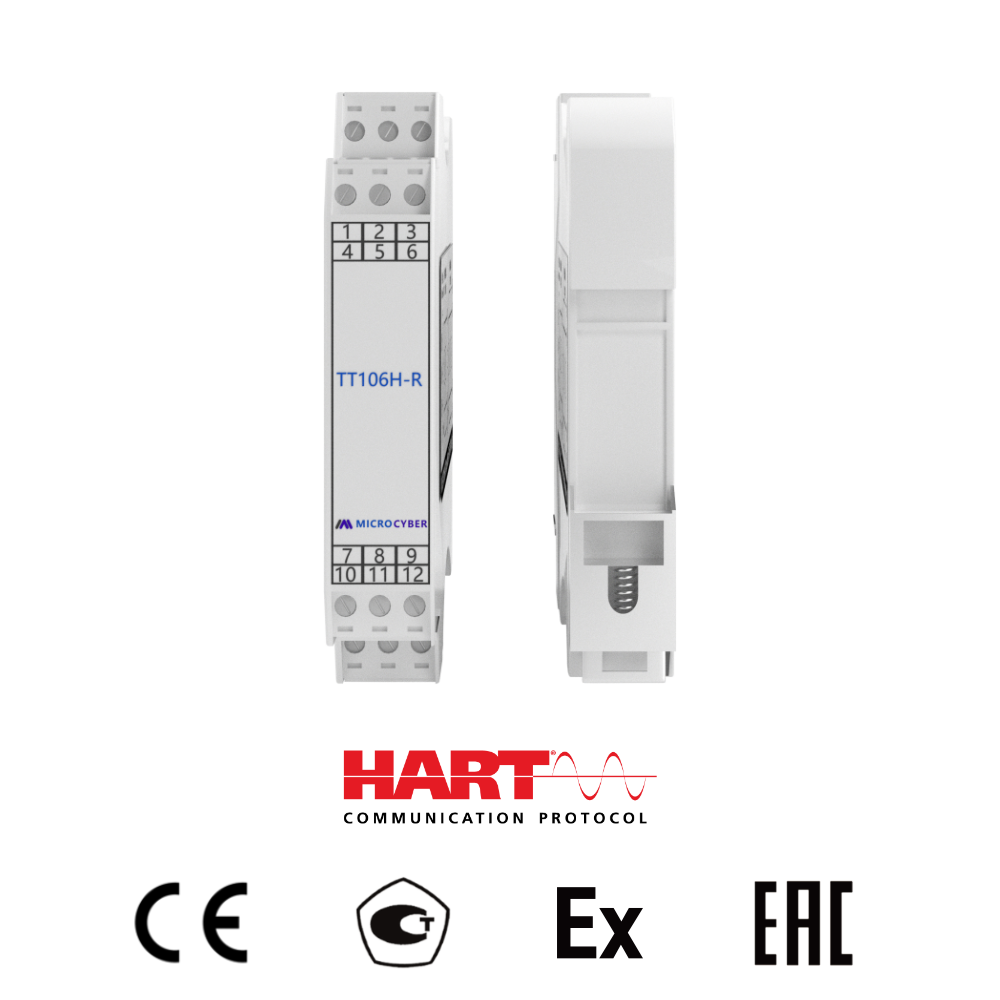

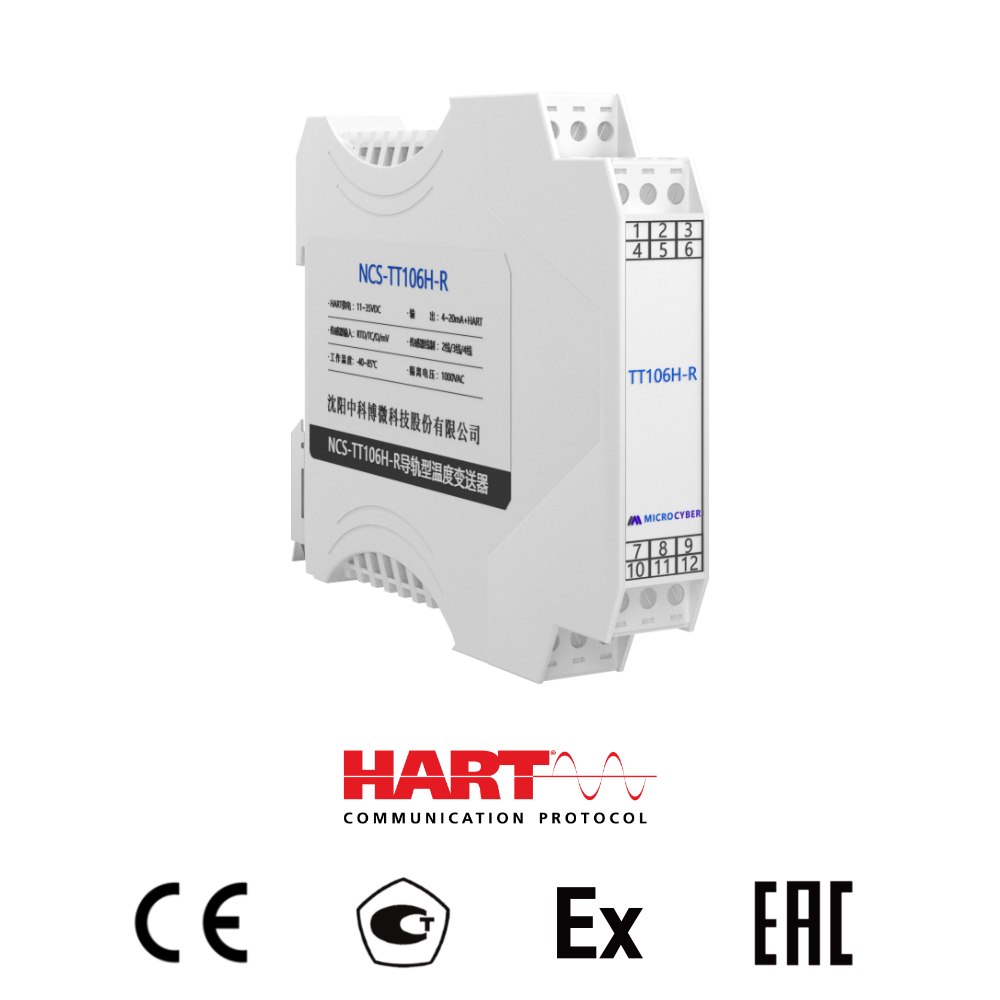

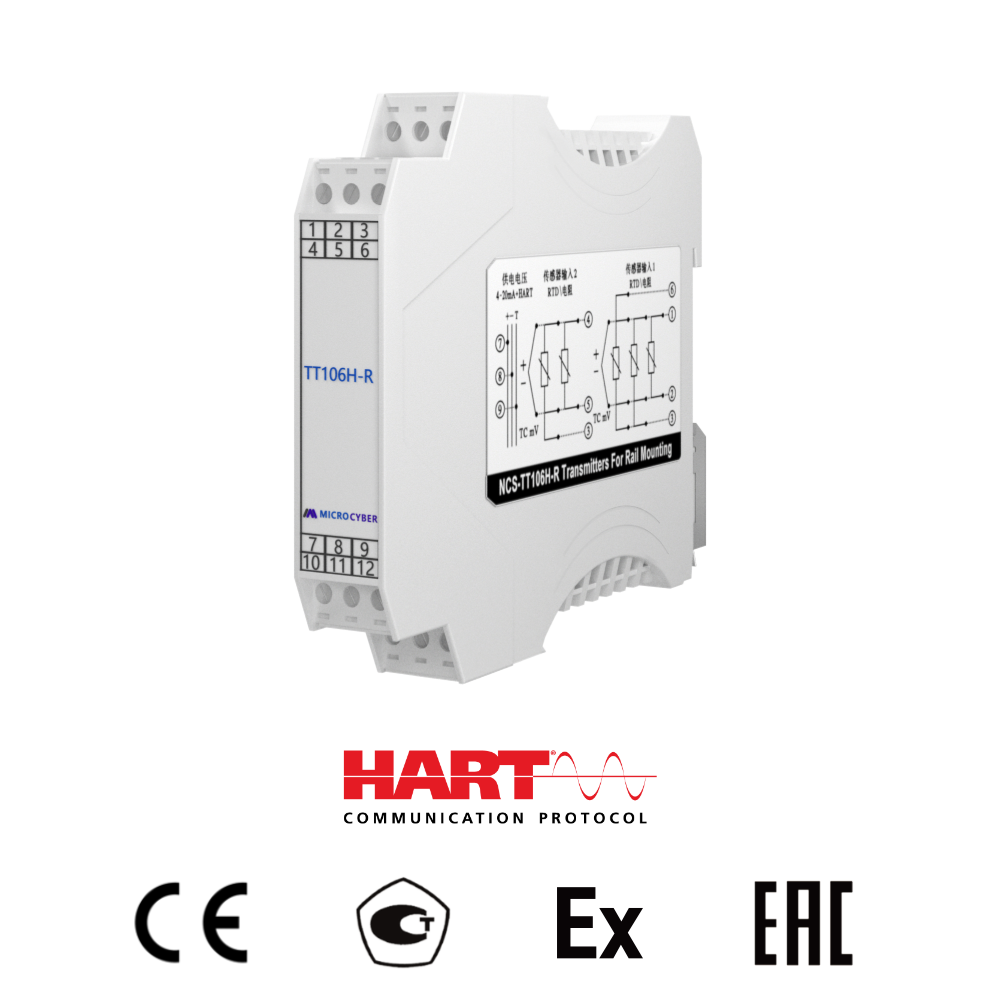

NCS-TT106H-R 智能溫度變送器
中科博微 NCS-TT106H-R 型溫度變送器提供了一個靈活、可靠的溫度測量解決方案。作為一個高精度的智能溫度變送器，其優異性能體現在信號的可靠性、長期穩定性、高精度和高級診斷功能，最大限度地降低了使用風險。
NCS-TT106H-R 系列智能溫度變送器：
1. 支持二線制（4~20）mA+HART 輸出
2. 支持雙通道傳感器輸入
3. 支持 4 種熱電阻、8 種熱電偶信號
4. 熱電阻支持 2、3、4 線制接線方式
5. 電壓信號冷端補償精度可達 ±0.15℃
6. 高精度（優于0.1級）、低溫漂（優于±50ppm/℃）
產品描述
NCS-TT106H-R 系列智能溫度變送器：提供了一個靈活、可靠的溫度測量解決方案。HART通訊將不同類型的輸入信號轉換成4~20mA模擬量輸出信號。其優異性能體現在信號的可靠性、長期穩定性、高精度和高級診斷功能（在關鍵過程中很重要），最大限度地降低了使用風險。
智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）
智能溫度變送器接線圖：
溫度變送器接線圖

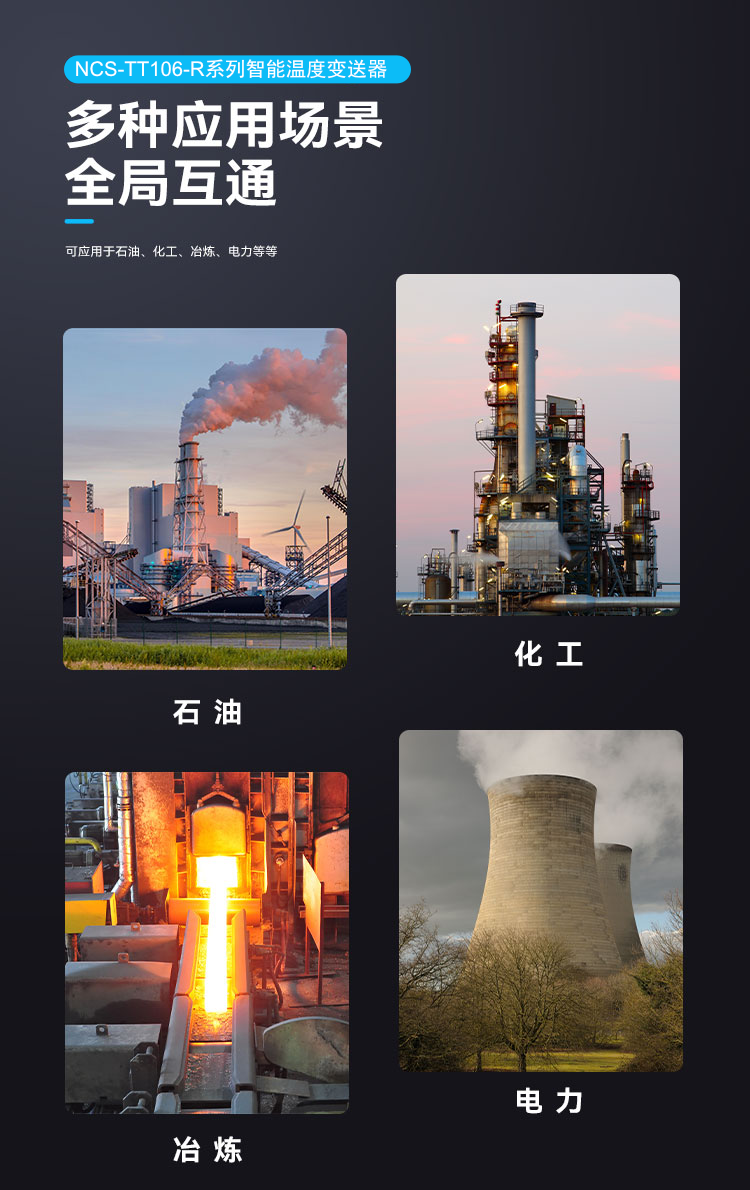

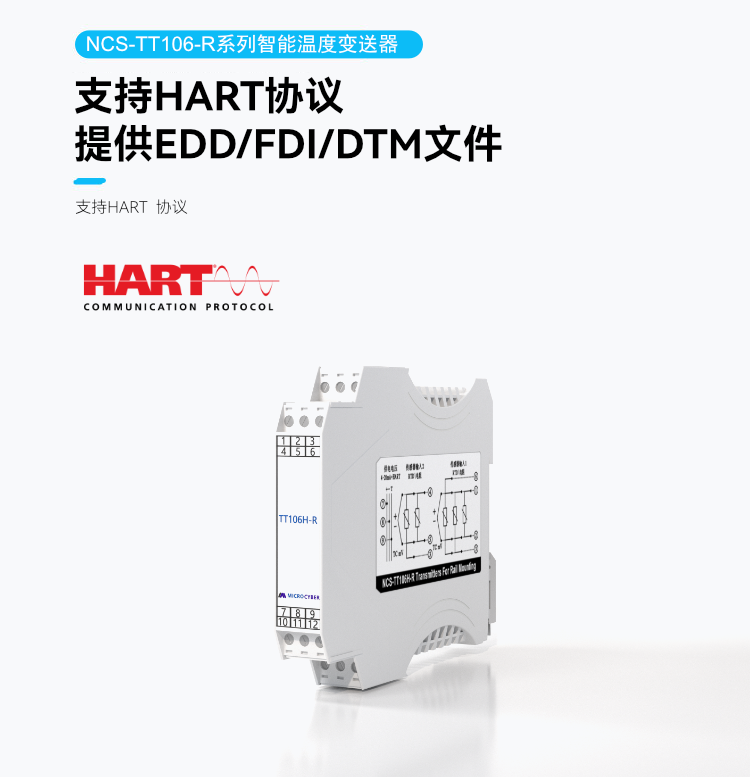

NCS-TT106H-R 智能溫度變送器支持 HART 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT106H-R 智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 建議使用范圍（℃） | 精度（25℃） | 溫漂（每℃） |
電阻 | （0 ~ 500）Ω | ±0.04Ω | ±0.001Ω |
（0 ~ 4000）Ω | ±0.35Ω | ±0.015Ω | |
PT100 | （-200 ~ 850）℃ | ±0.15℃ | ±0.003℃ |
PT1000 | （-200 ~ 850）℃ | ±0.15℃ | ±0.005℃ |
Cu50 | （-50 ~ 150）℃ | ±0.15℃ | ±0.005℃ |
Cu100 | （-50 ~ 150）℃ | ±0.10℃ | ±0.003℃ |
NCS-TT106H-R 智能溫度變送器熱電偶技術指標：
TC精度指標：
信號類型 | 建議使用范圍（℃） | 精度（25℃） | 溫漂（每℃） |
毫伏 | （-100 ~ 100）mV | ±0.025mV | ±0.001mV |
B | （500 ~ 1810）℃ | ±0.77℃ | ±0.050℃ |
E | （-200 ~ 1000）℃ | ±0.20℃ | ±0.025℃ |
J | （-190 ~ 1200）℃ | ±0.35℃ | ±0.01℃ |
K | （-200 ~ 1372）℃ | ±0.40℃ | ±0.025℃ |
N | （-190 ~ 1300）℃ | ±0.50℃ | ±0.015℃ |
R | （0 ~ 1768）℃ | ±0.75℃ | ±0.023℃ |
S | （0 ~ 1768）℃ | ±0.70℃ | ±0.023℃ |
T | （-200 ~ 400）℃ | ±0.35℃ | ±0.015℃ |
NCS-TT106H-R 智能溫度變送器詳細數據一覽：
輸入 | Pt100, Pt1000, Cu50, Cu100, 0~500Ω, 0~4000Ω B, E, J, N, K, R, S, T八種分度號的熱電偶 -100mV~+100mV電壓信號 |
輸出 | 單2線設備，采用4-20mA/HART，與輸入呈線性關系 |
電源 | 11~35VDC |
通道數 | 雙通道 |
RTD接線方式 | 2、3、4線制 |
溫度限值 | -40~85℃ |
濕度限值 | 0-95%相對濕度 |
啟動時間 | ≤5s |
更新時間 | 0.8~1.3s取決于傳感器類型和接線方式 |
外殼保護等級 | IP20（端子IP00） |
隔離 | 1000VAC |
電源影響 | ±0.005%/V |
電磁兼容性 | GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 電源接口測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備 電磁兼容性要求 第23部分：特殊要求 帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
故障報警 | 線性輸出：3.8 ≤ I ≤ 20.8 上限故障：21.75 ≤ I ≤ 23 下限故障：3.5 ≤ I ≤ 3.75 |
